Section 2.2 サンプルプロジェクト

About

必要なモノが整ったので、ARToolKit for Android のサンプルプロジェクトをインポートして実行したいと思います。 実行には実機が必要になるので、Android 2.2以降、出来ればAndroid4.0以降の端末を準備してください。 現時点(2013-11-01)での推奨はAndroid4.0以降でデュアルコア、RAM 1GB積んでいるものを推奨しています。

サンプルプロジェクトについて

今回使用するARToolKitWrapperを使用するサンプルプロジェクトは、EclipseProjectsフォルダ内に収められています。
ARToolKit v5にバージョンアップしてサンプルが増え、またARToolKit for Android 4.5くらいから自然画トラッキング(NFT)が実装されたため扱える扱えるものが増えています。 それと同時に大半がNDK必須となっているため、マーカーベースのシンプルなもの以外はNDKを使って開発を行うことになります。
ということで、内容は下記の通りです。

フォルダ 内容
ARBaseLib NDKで作成されたARToolKitWrapperを操作するための簡単なインターフェースが含まれている基板プロジェクトです。
Eclipseのプロジェクト連携を使ってこのプロジェクト内のファイルを使うことになります。
ARSimple マーカーの上に箱を表示するARToolKit定番のサンプル。
ARSimpleInteraction マーカーの上に箱を表示するARToolKit定番のサンプルに、画面をタップすると箱が回転するインタラクションを組み込んだサンプル。
AssetUnpacker 以前の仕様の問題により各素材をSDカードに保存していた時の名残。未使用。

ここまでがNDKを用いないサンプルです。以降はNDK必須なサンプルになります。詳細は「Android NDKを用いた開発」で触れます。

フォルダ 内容
ARNative ARSimpleの内容をNDKベースで実装するためのサンプルです。OpenGL ES2 ベースで表示周りを書いています。
ARNativeES1 上記サンプルを OpenGL ES 1 で書いたもので、初期の頃から実装されていたサンプルになります。
ARSimpleNative 描画部分もNDKで開発する場合のサンプルです。
ARSimpleNativeCars 描画部分もNDKで開発する場合のサンプルで、モデルデータを読み込んで表示するサンプルです。
ARNativeOSG 描画部分にOpenSceneGraphを用いたサンプルです。
nftSimple 自然画トラッキングを用いたサンプルです。
nftBook 自然画トラッキングを用いたサンプルで、複数枚のターゲットに反応します。
ARMovie 自然画トラッキングとそれに合わせて動画を再生するサンプルです。

基本的に準備が整っているので、順を追ってインポート、実行することになります。

サンプルプロジェクトのインポート

手順を間違えると、プロジェクト間のリンクが切れたりする可能性があるので、必ず順序を守って作業してください。

まず、ARBaseLibからインポートします。

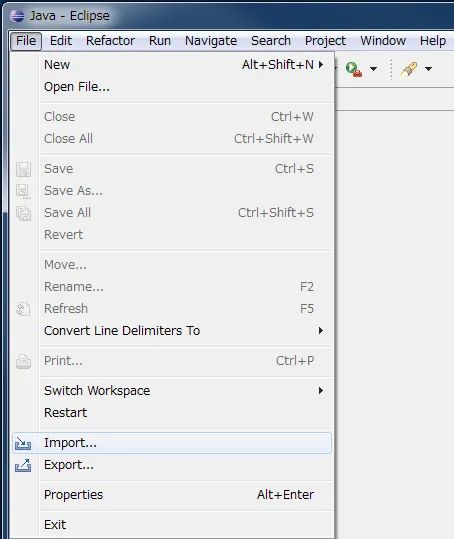

[File]->[Import…]でインポートウィンドウを開きます。

Java - Eclipse

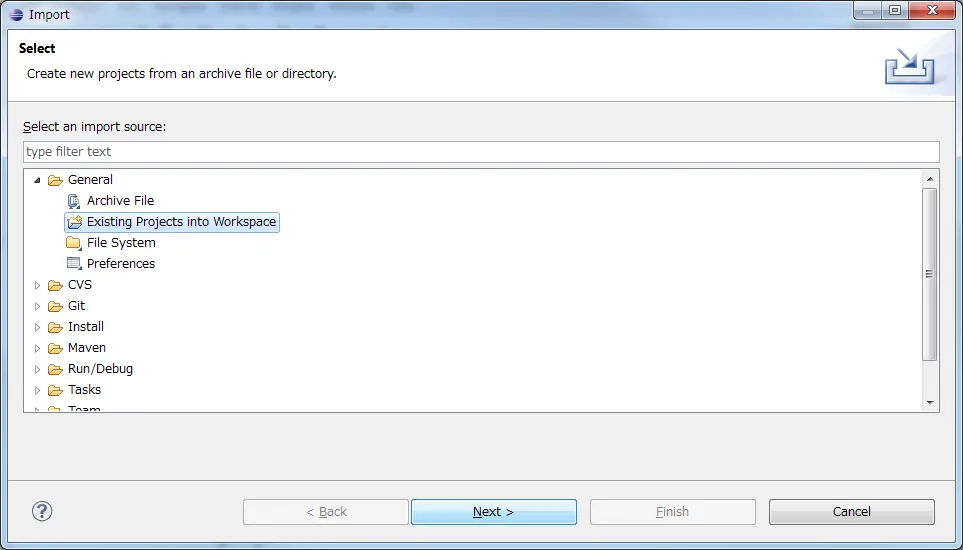

[General]->[Existing Projects into Workspace]を選択して[Next]をクリック。

Import

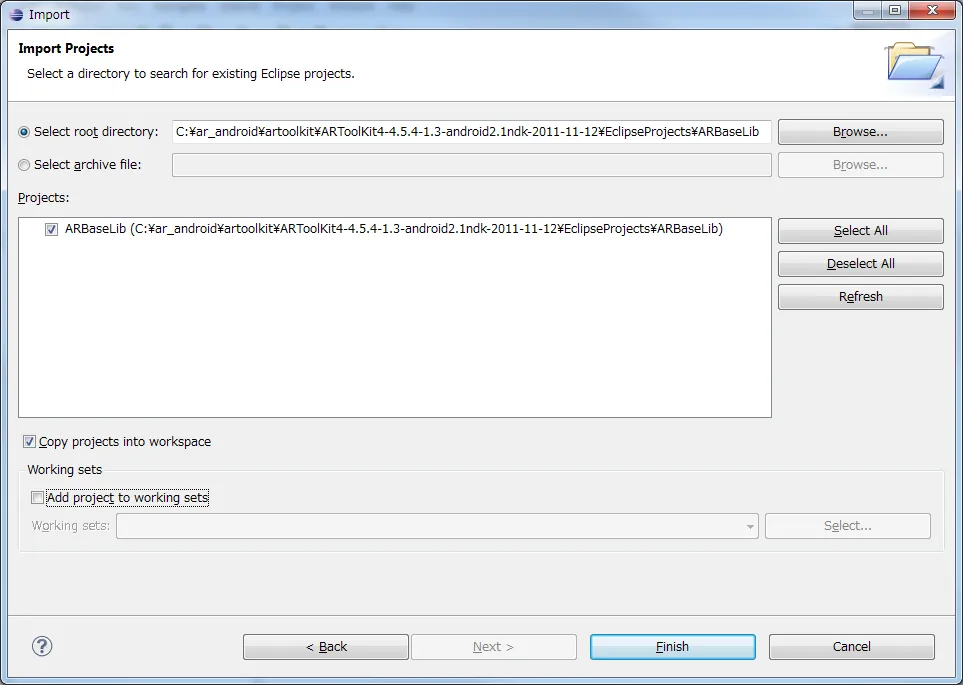

[Select root directory]に、ARToolKit for Android を展開したフォルダのEclipseProjectsの中から、ARBaseLibフォルダを選択します。
その後、[Copy projects into workspace]にチェックを入れて[Finish]をクリックしてください。

Import

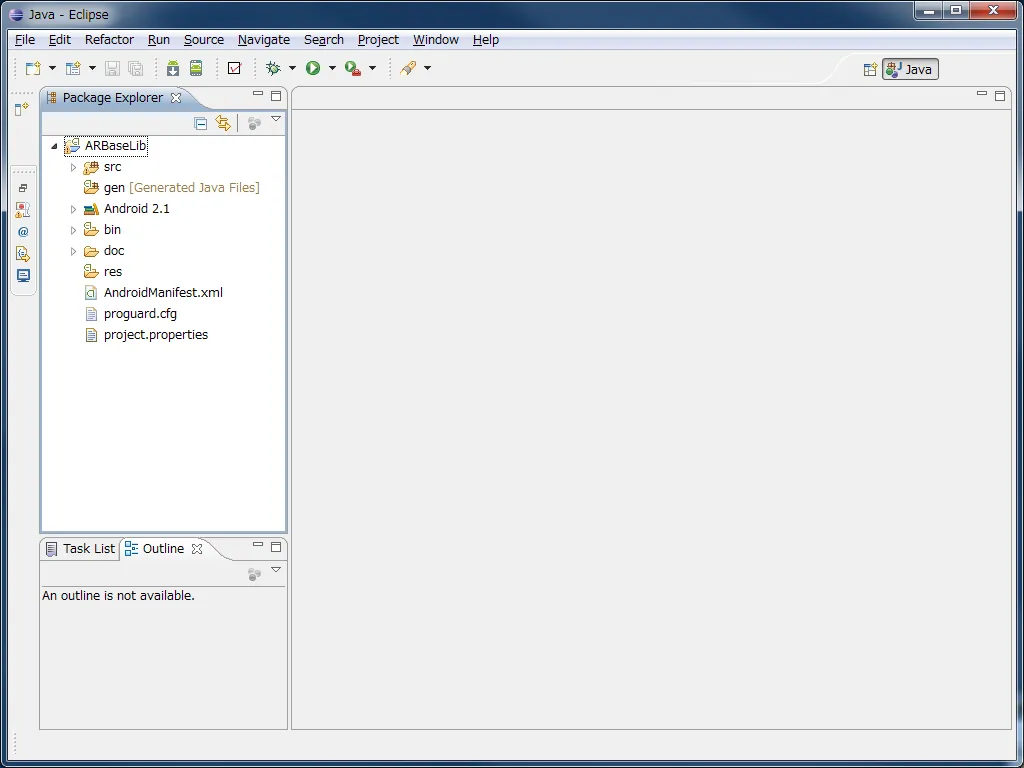

下記のようにインポートされます。
[Copy projects into workspace]にチェックを入れることで、元のファイルから今回作成したworkspaceにコピーされるので、どれだけ編集しても元のファイルを変えてしまうことはなくなります。

Java - Eclipse

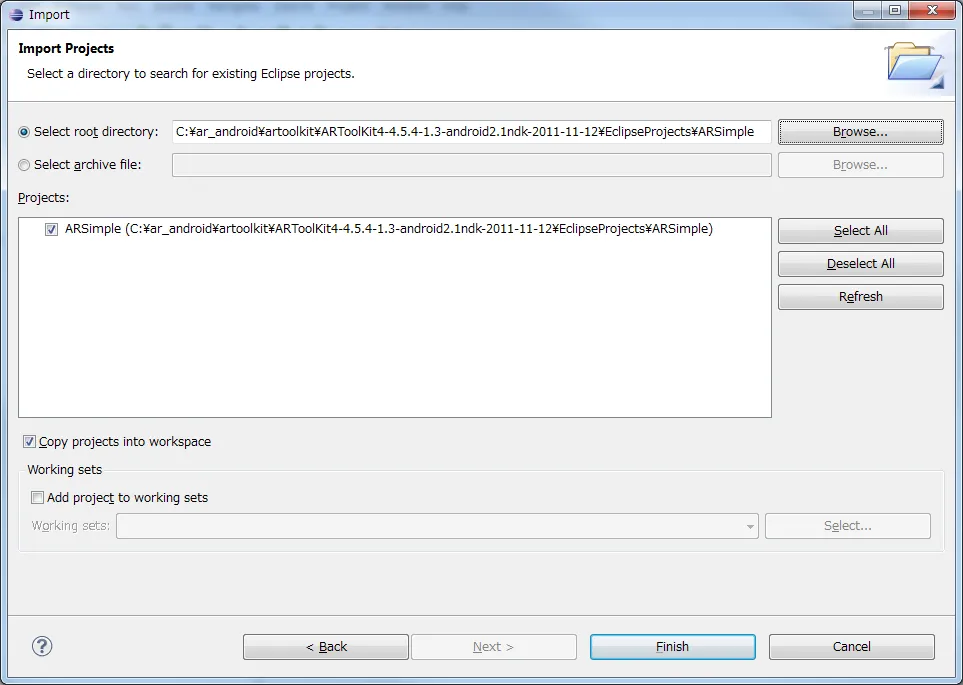

続けて同じような手順で、ARSimpleをインポートしてください。

Import

Java - Eclipse

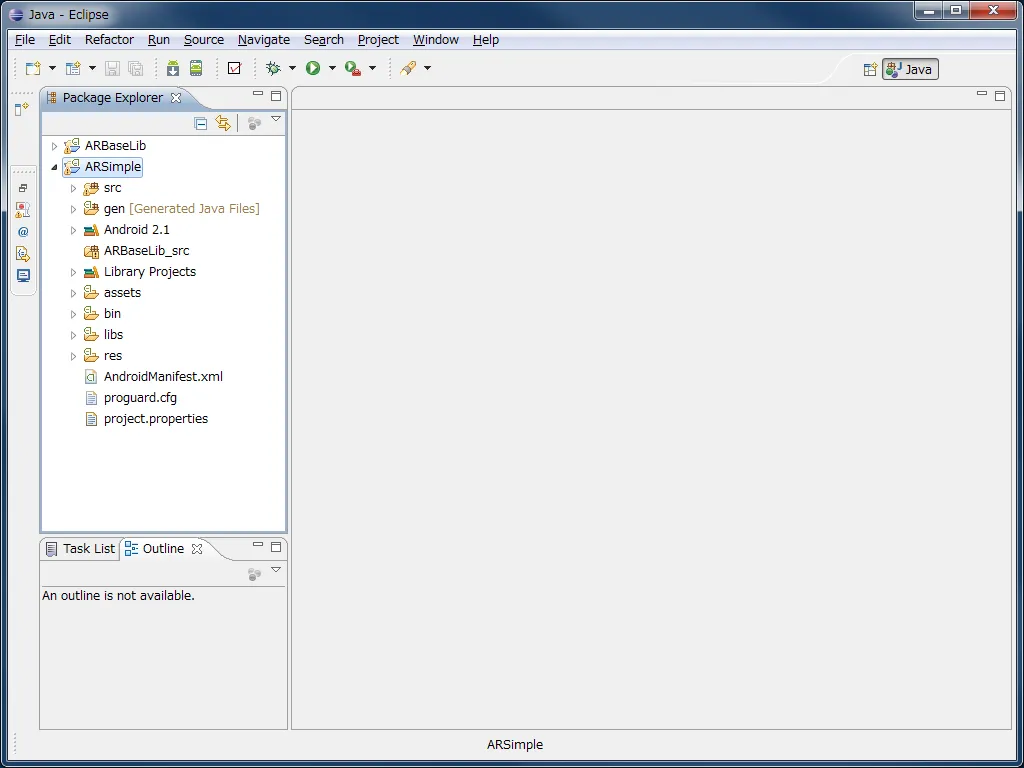

これで、サンプルプロジェクトのインポートが終わりました。

サンプルプロジェクト実行

本や他のサイトで実行方法は抑えていると思うので、実行の手順については説明はしません。

実行したら印刷したものか、ディスプレイに写したhiroマーカーを撮影してカラフルな箱が表示されることを確認してください。

ARSimple

同様の手順で、ARSimpleInteractionもインポートして実行してみましょう。

次はサンプルのコードを書き換えてマルチマーカーに対応してみましょう。
